오늘은 Bolt AKM에 5KU VS-33를 장착해 보겠습니다

구매 : 레드울프 에어소프트

브랜드/ 제품명(품번) : 5KU/ VS-33 (5KU-346-BK)

가격 : 25달러 한화로 약 3만원 초반

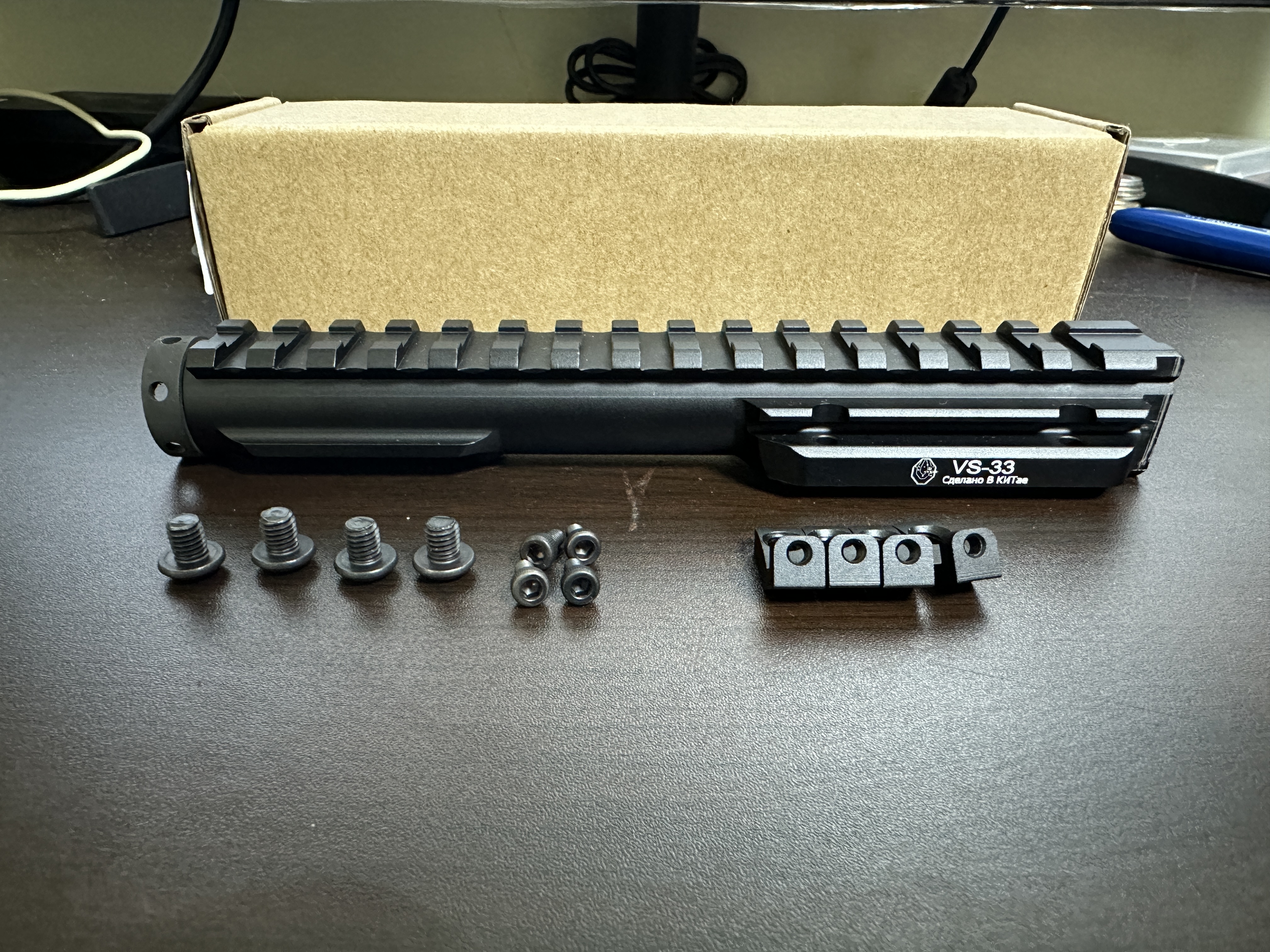

구성품 : 가스 퓨브, 5M-6mm ( 둥근머리 볼트) 4개, 3M-6mm 렌치 볼트 4개, 하부 핸드가드(VS-24) 고정용 블럭 4개

장착 할 총 : Bolt(볼트) AKM

AKM 튜브 연결 부분의 치수는 18.5mm 입니다. 그럼 VS-33 입구쪽을 측정해 보겠습니다.

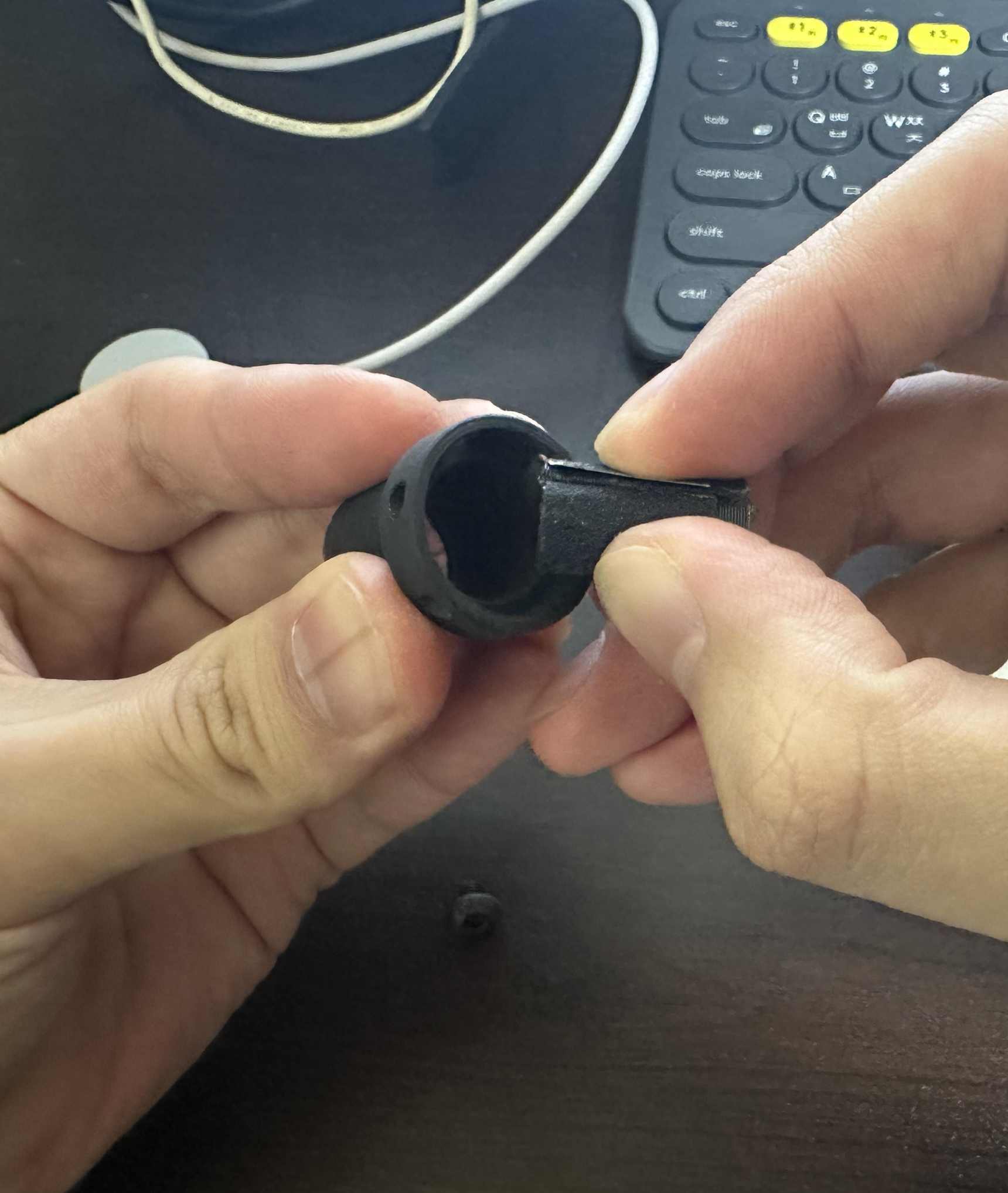

앞쪽을 분리후 측정해 보겠습니다. 18.4mm로 0.1 정도의 공차가 있네요 거의 공차가 없다 봐도 무방합니다. 저번에 산 다이소 사포로 VS-33 퓨브를 가공해 주겠습니다.

나중에 드라멜이나 공구를 좀 구매해야겠네요 사포질 힘듭니다..

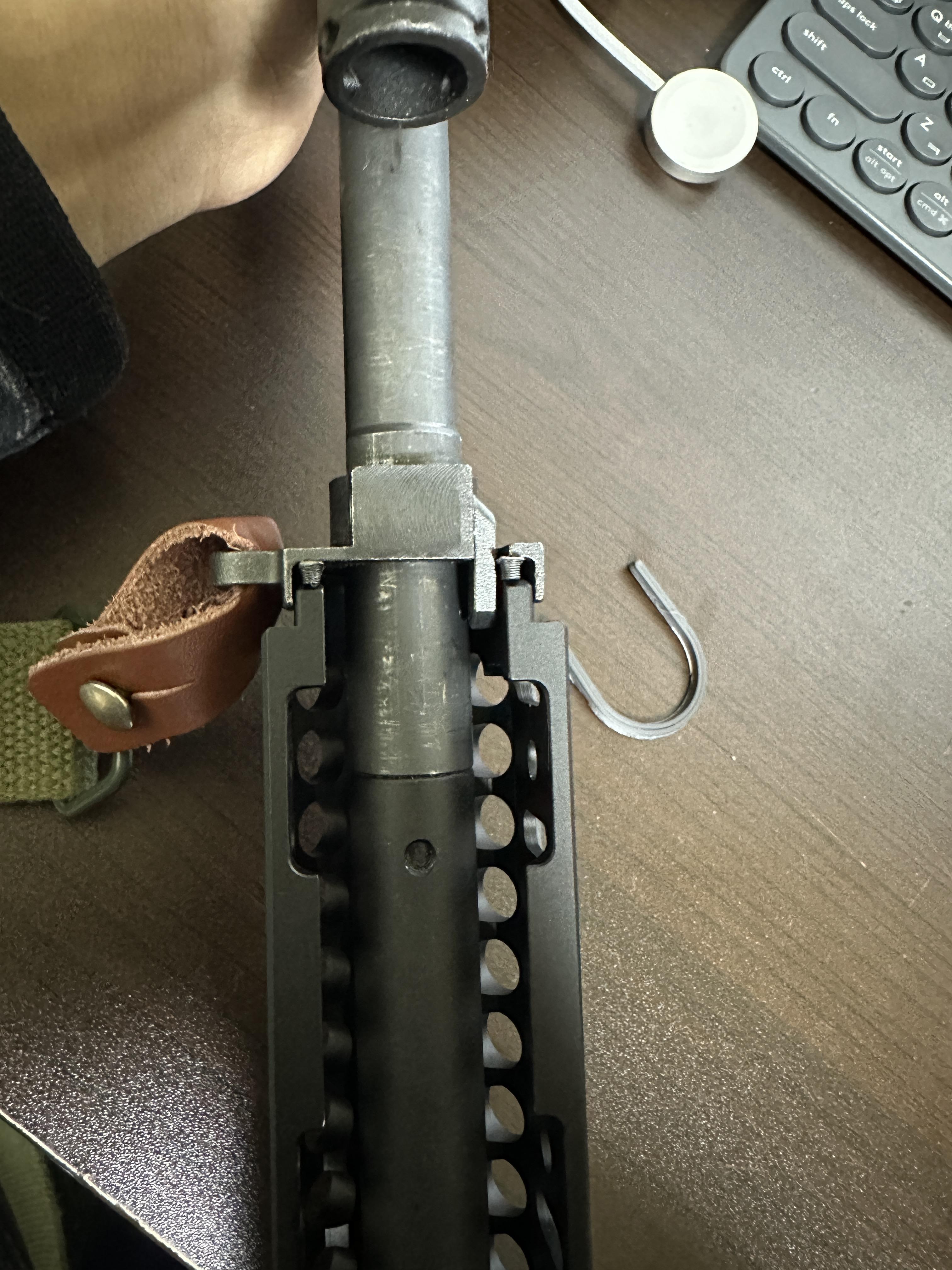

 가스 튜브에  렌치를 넣어 조여주었습니다. 록타이튼는 장착 전에 발라주었습니다.  흔들림 없이 짱짱하네요 궁금한 점은 아래 댓글로 남겨주시면 답변 해드히겠습니다

Bolt AKM에 사용할 탄창을 찾던중 레드울프 에어소프트에서  ak-47 탄창  18.99달러 한화로 약 2.5만원에 판매중이여서 얼른 구매했습니다. 5탄창에 2.5만원이면 싸게 구매하지 않았나 생각합니다.

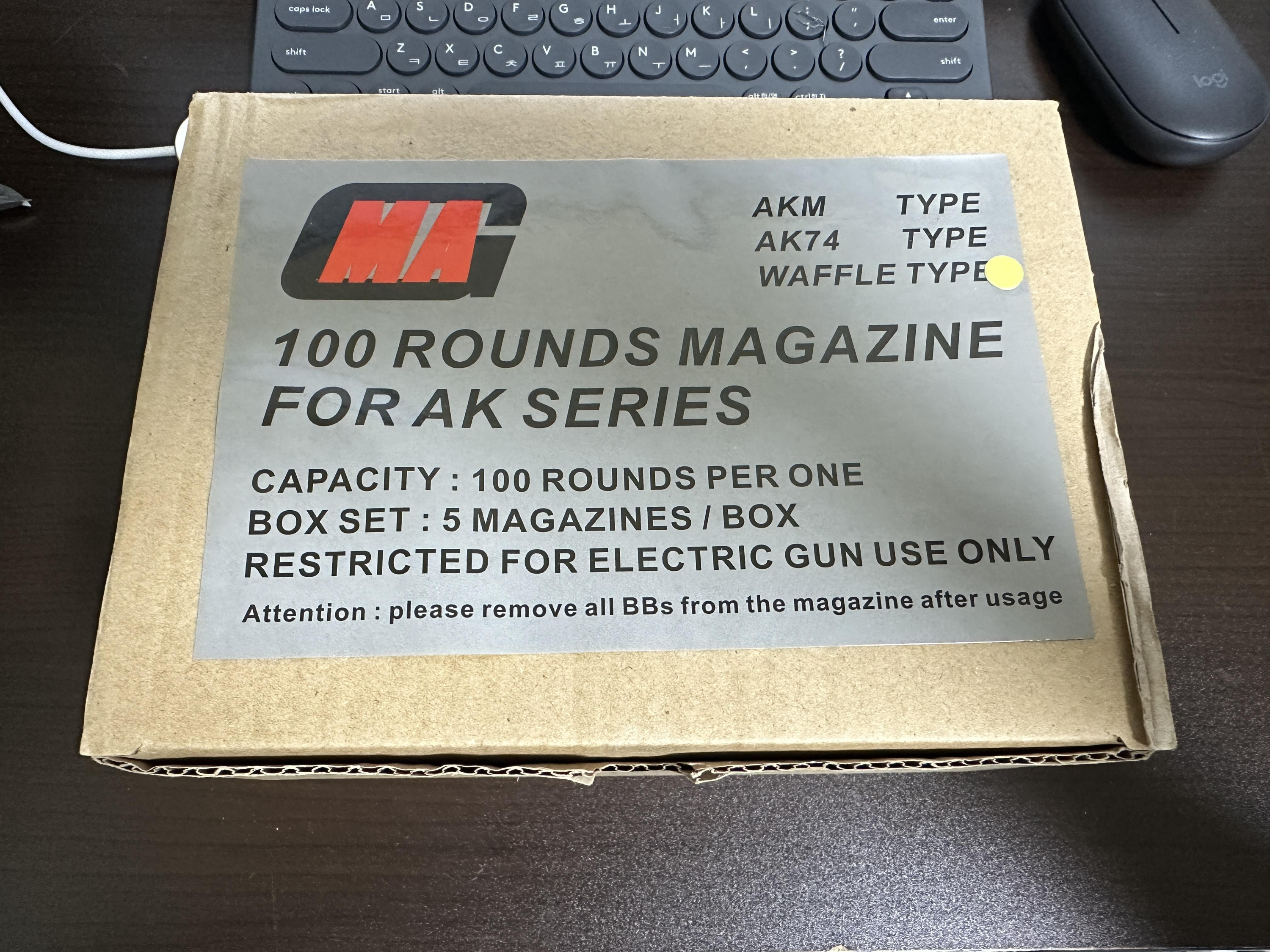

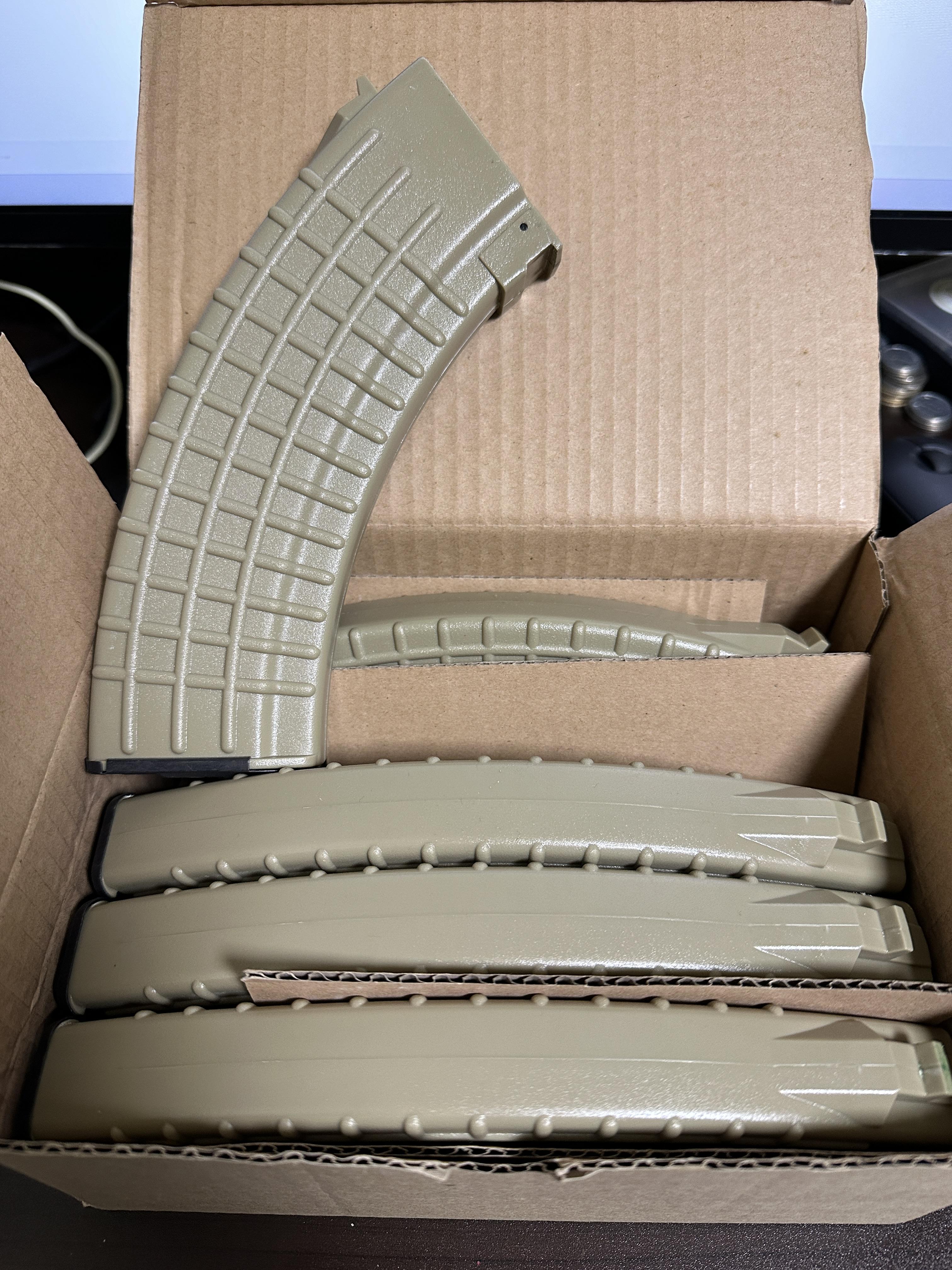

MAG-AK47 매거진 (100발 AEG 매거진, 와플타입) 5pcs/박스(모래)로 구매했습니다.

AKM에 장착을 해보니 순정 탄창에 비해 체결감이 빡빡함니다 흠.. 어느 부분이 문제인지 찾아보겠습니다.

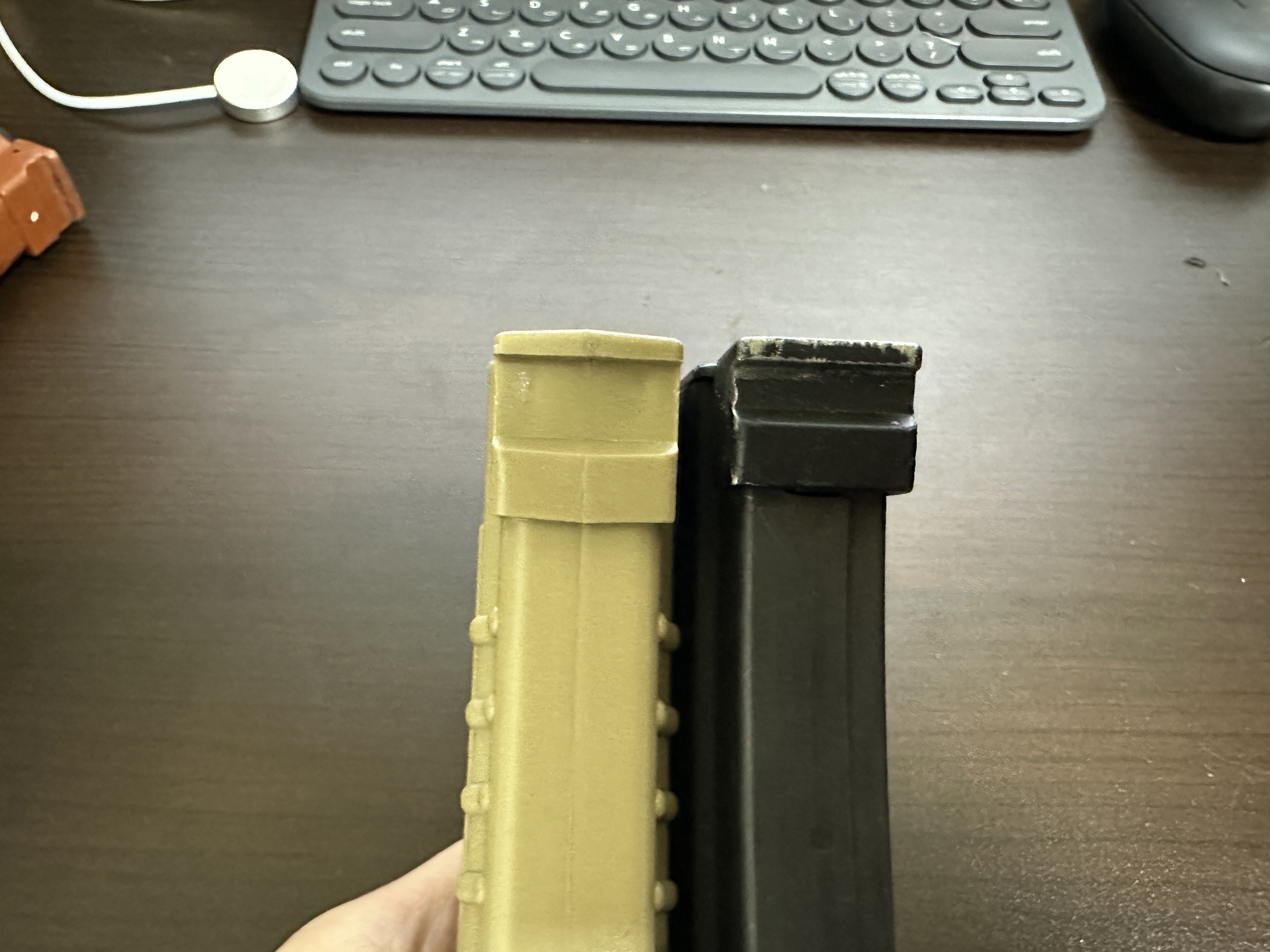

외형은 비슷 하네요 검은색 탄창 : Bolt AKM 순정 200발갈색 탄창(특별 출현) : Lct 혹은 CYMA 탄창으로 추청됩니다탄색 탄창 : MAG의 100발 탄창입니다

다행이 외관은 순정과 비슷합니다

앞쪽 걸쇠부분에서 걸리는거 같은데요 버니어로 측정해 보겠습니다.

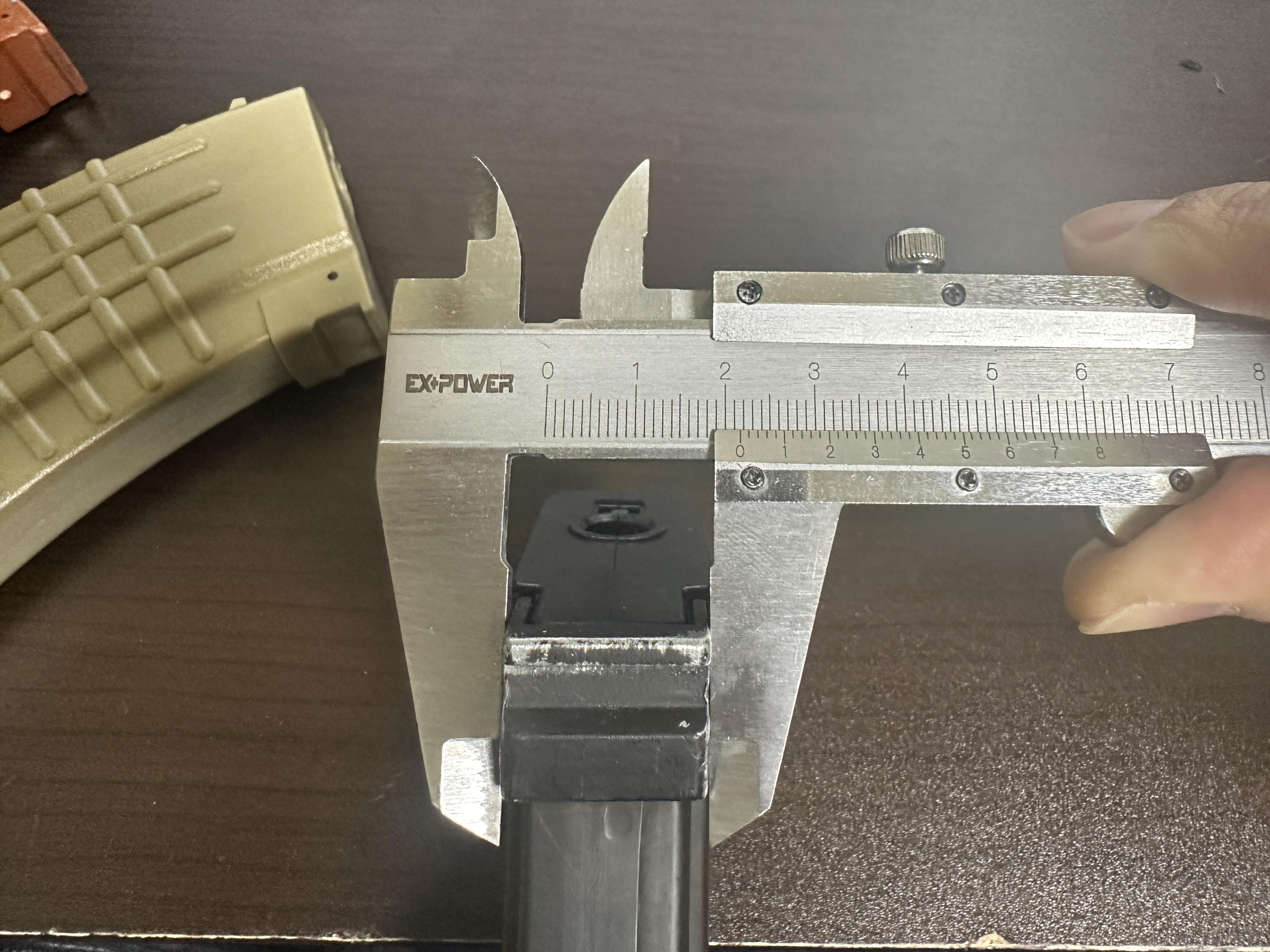

폭은 비슷합니다. 그럼 깊이는 어떨까요?

걸쇠 홈 부분에서 순정 2.6mm, MAG 3mm로 더 크네요 0.4mm 차이로 결합이 잘 안된다니 공차의 중요성을 다시 느끼며 오차만큼 사포로 갈아보겠습니다. 사용한 사포는 220방 다이소 사포입니다

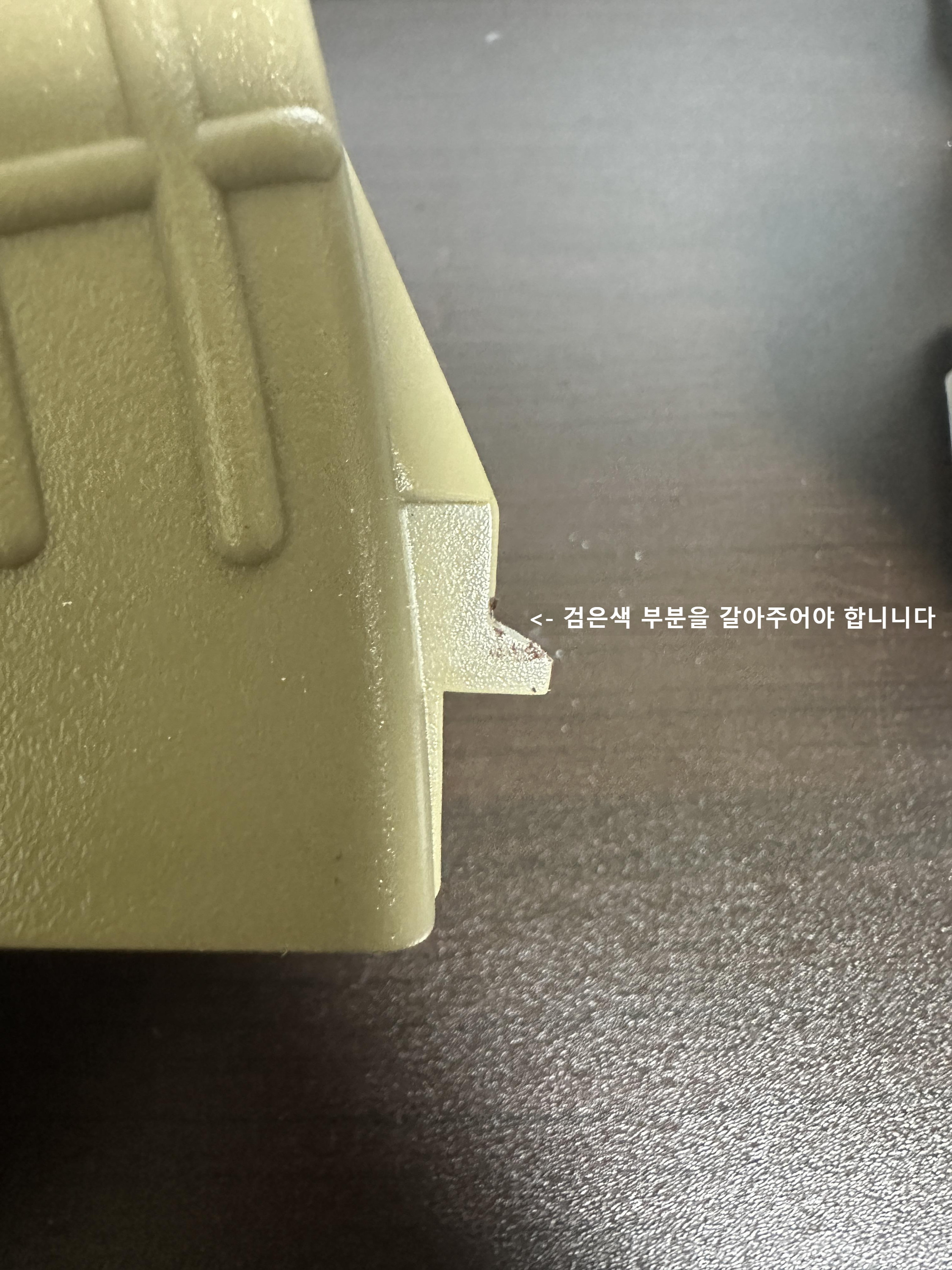

흠 아직도 뻑뻑하네요 -,-  아닛  이쪽을 순정과 동일하게 맞쳐주어야 할 것 같습니다..

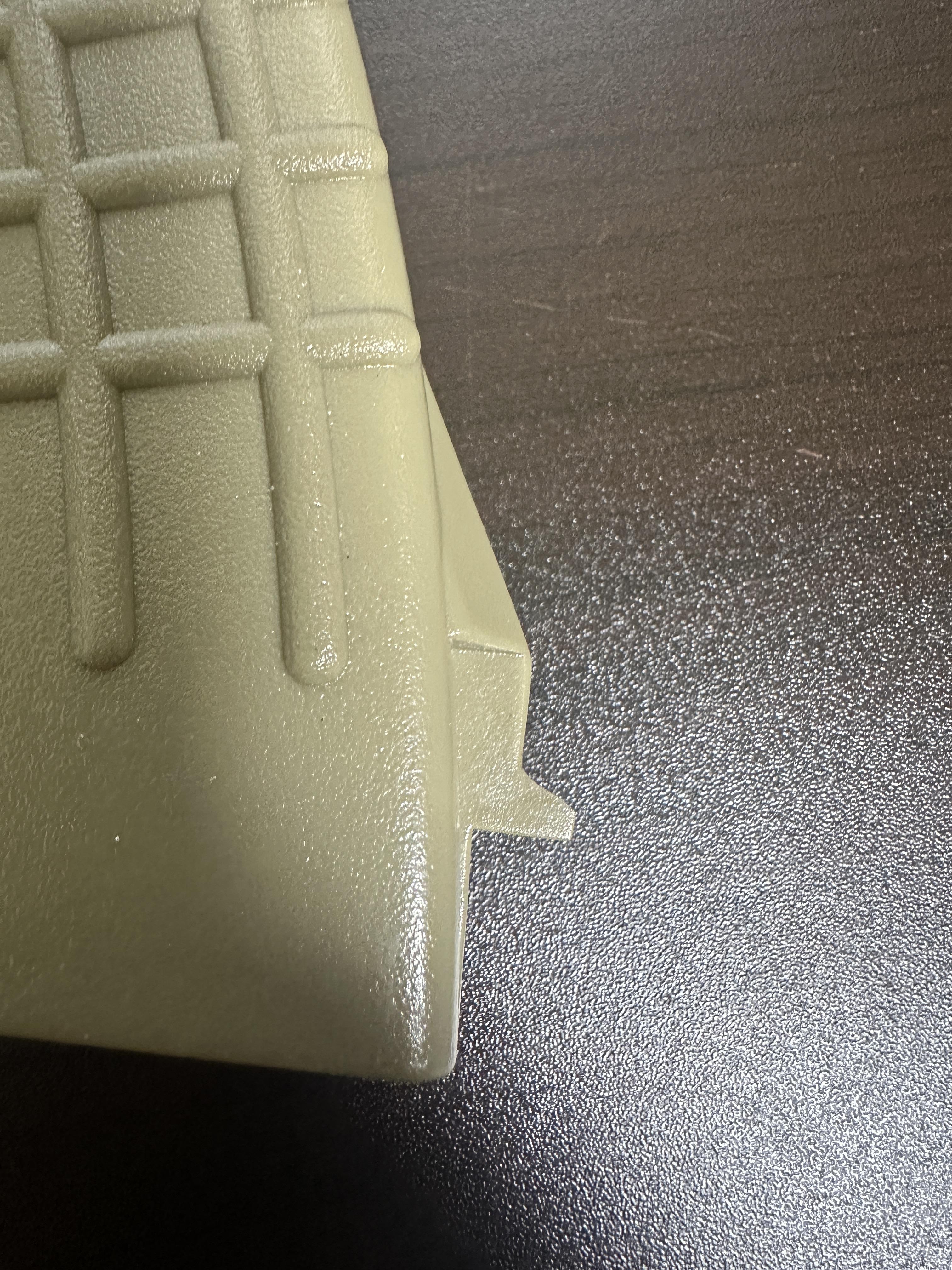

스무스 하게 들어가는군요 ~~ 이번 글에서는 몇 mm를 갈아라 자신있게 이야기를 못 할 것 같습니다. 총에 결합해보면서 조심히 다듬는게 정답 같습니다. 이제 게임에서 사용하면  되겠군요 후훗 해결 완료입니다...

저번에 포스팅 했던 5KU B-10U 핸드가드  유격을 잡아보겠습니다.

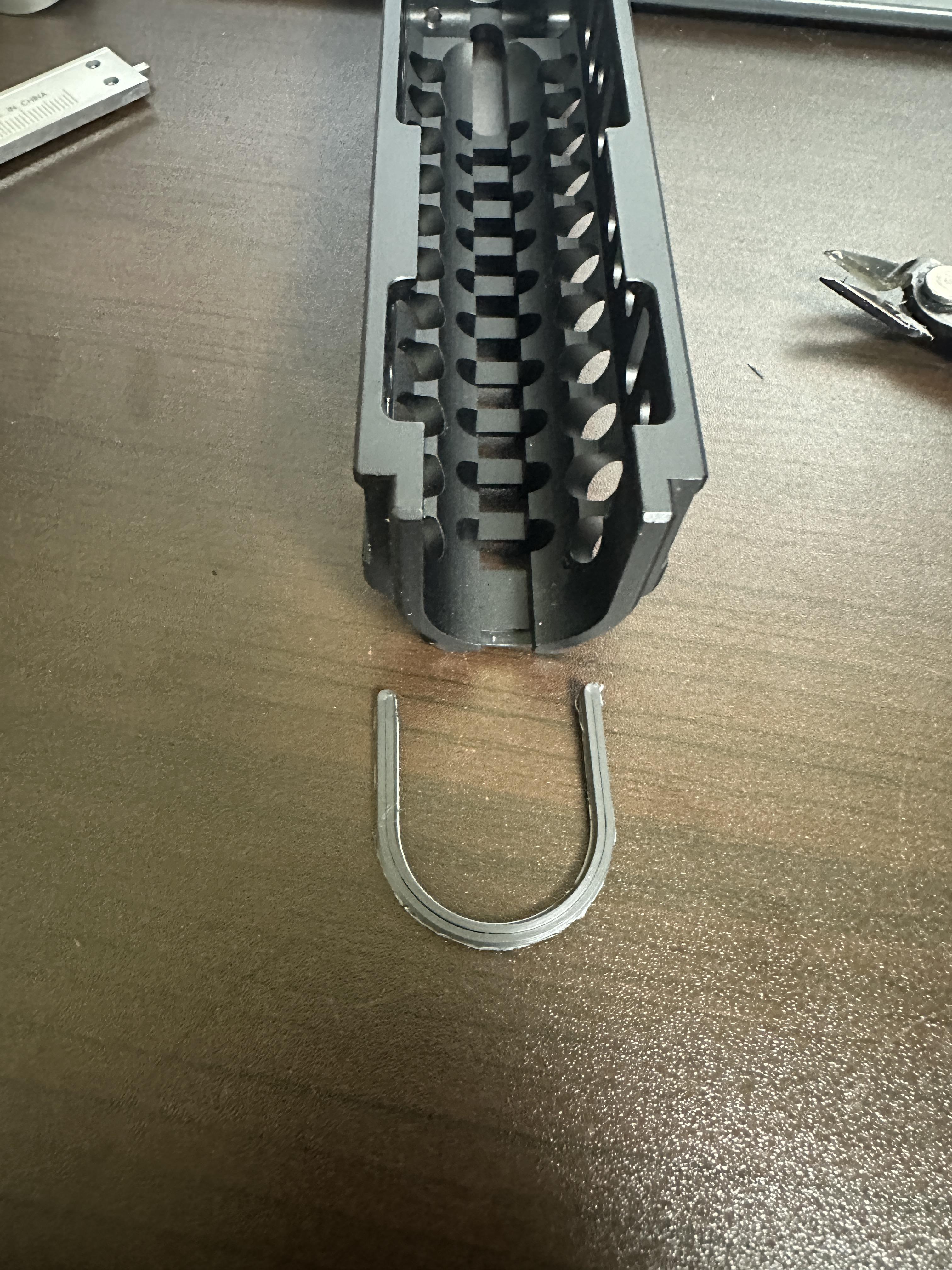

본체에  하부 핸드가드를 붙이고 측정해보니  약 3mm 정도 유격이있네요 3D 프린터로 2.7mm  스페이서 설계해서 장작해 보겠습니다.

퓨전 360으로 샤샥 설계를 해주고  프린터로 뽑아줍니다. 아 그래도 미세하게 흔들림이 있네요 2.7mm 에서 3mm 로 변경해서 장착하겠습니다.

흔들림 없이 완벽하게 고정이 되었습니다.  뿌듯하네요 이번글은 여기서 마치겠습니다. 궁금하신점은 댓글로 남겨주세요

레드울프에서  주문한 핸드 가드가 도착했습니다.  두근두근 ~~

가격은 약33달러 지금 환율로 4만원 초반으로 나오네요 흐~ 배추잎 한장입니다. ㅠ,ㅠ

구성품은 하부 핸드가드, 연결 블록 2개, 4M-10 2개, 접시 와셔 4개로 이루어져 있습니다. 접시 와셔는 아마 상부 핸드가드와 연결하는데 사용하는게 아닐까 생각됩니다.

연결 블록의 가로 길이는 3.2cm으로 동일하지만 세로 길이가 다르네요 약 1.25cm, 1cm로  자기 총에 맞는 규격으로 부착하면 될 것 같습니다.

사진에 나온 총은 Bolt(볼트)의 akm입니다.  측정해보니 약1cm으로 나오네요. 록타이트 243을 볼트에 도포후 조립했습니다. EBB인만큼 모든 나사가 풀리더라고 반동 대단합니다.

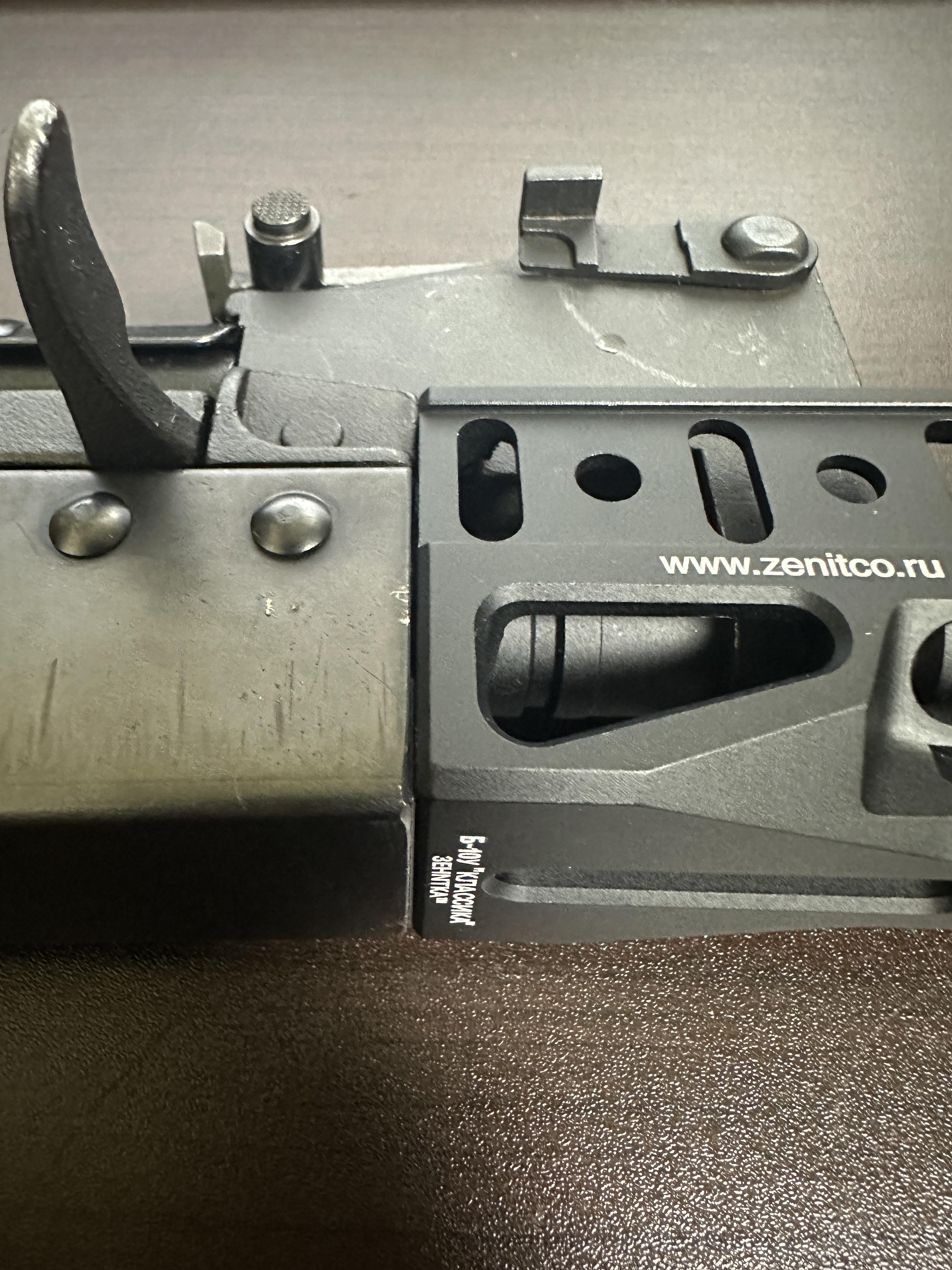

자세히 보니 유격이 있습니다... 역시 완벽한건 없구만유  버니어로 측정해보니  2mm 유격이 있네요 이건 나중에 3d 프린터로 스페이서를 만들어야 겠습니다  오늘은 이만 마무리하고 나중에 상부 핸드가드, 고정 스톡, 3D 프린팅으로 유격 잡는걸로 다시 돌아오겠습니다. ^^

에어소프트게임을 하고 싶다는 마음은 있었지만 생각뿐이다. 실행으로 옮기지 않으면 평생 이 취미에 발조차 못 붙일 거 같아 내 첫 총을 구매했다. 나중에 총이 오면 그때 리뷰해야지
